Подробная информация о продукте:
Оплата и доставка Условия:
|
| Type: | Radial lead disc type | Color: | Blue |
|---|---|---|---|
| Name: | Radial lead disc ceramic capacitor | Certificate: | RoHS/CE/ISO9000 |
| Package Type: | Through hole | Terminal: | Wire lead |
| Operating Temp: | -40C ~ +85C |
|
Спецификация:
|

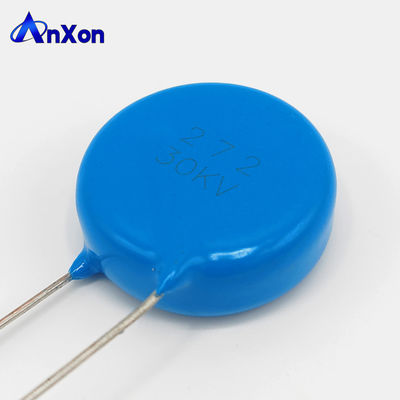

30КВ 2700PF, 30КВ 272 |
|
Толерантность
|
K ± 10%, J ± 5% по запросу |
|
Тип:
|
Радиальная свинцовая / дисковая / THT через отверстие установки |
|
Керамический диэлектрик:
|
Y5T |
|
Рабочая температура:
|
-40C ~ 85C |
|
Размер / Размер ((ΦD×T*F):
|
D30mm, T13mm, F18mm |
Высоковольтные керамические конденсаторы изготавливаются из керамического диэлектрика.Используется для различных приложений высоковольтных цепей переменного и постоянного тока.
Керамические конденсаторы высокого напряжения AnXon могут быть настроены в соответствии со специальными требованиями, принимать внутреннюю параллельную или серийную конструкцию для достижения высокого напряжения, большой емкости, высокой частоты работы,высокое импульсное напряжение, сверхнизкие требования частичного разряда и другие требования могут удовлетворять различным потребностям клиентов.
AnXon разрабатывает и производит высококачественные ультравысоковольтные керамические конденсаторы с эпоксидной смолой.Керамические конденсаторы радиального свинцового диска, а также различные стандартные и индивидуальные Керамические конденсаторы высокого напряжения и высокой емкости.
• Номинальное напряжение (V): 1KVdc-50KVdc
• Диапазон емкости: 10 - 10000 пФ
• Рабочая частота: 20KHZ-1000KHZ
• Материалы: K100, K300, K2500, K3500, K5000, NPO, C0G, SL, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V, Z5U, Z5V
| Часть No. | Спецификация. | Размеры | ||
| D ((mm) | T(мм) | F ((mm) | ||
| CT81D30KV102K | 30 кВ 1000PF 102 | 16.7 | 9.9 | 12 |
| CT81D30KV222K | 30 кВ 2200PF 222 | 26 | 12.7 | 18 |
| CT81E30KV332K | 30 кВ 3300PF 332 | 22.1 | 12.2 | 13 |
| CT81F30KV472K | 30 кВ 4700PF 472 | 21.2 | 12.5 | 15 |
| CT81DL30KV602K | 30 кВ 6000PF 602 | 28 | 20 | 20 |
| CT81DL35KV152K | 35 кВ 1500PF 152 | 26 | 16 | 16 |
| CT81DL35KV302K | 35 кВ 3000PF 302 | 40 | 18 | 20 |
| CT81DL35KV452K | 35 кВ 4500PF 452 | 50 | 18 | 20 |
Высоковольтные конденсаторы специально разработаны для применения высокого напряжения, таких как:
• Конверторы постоянного тока, мультипликаторы напряжения,
• Радио- и телевизионные приемники, модемы, интерфейсы, телевизоры и мониторы
• Другие электрические приборы с высоким напряжением
• Высоковольтные источники питания, источники питания HV
• Электростатическое покрытие, лучевое распыление и распыливание, электростатические источники питания для очистки, источники питания ионных генераторов
• Рентгеновское оборудование, медицинское оборудование
• Пропускная способность
• Диэлектрическое устойчивое напряжение
• Фактор рассеивания
• Устойчивость к изоляции
Cixi AnXon Electronics Co., Ltd. стремится предоставить клиентам проверенные, надежные и индивидуальные электронные компоненты.Керамические конденсаторы AnXon успешно заменили импортные международные бренды AVX, TDK, Murata, Vishay также экспортирует большое количество рынков в Северной Америке, Южной Америке, Европе, на Ближнем Востоке и в Юго-Восточной Азии.
1Рабочее напряжение
Когда конденсаторы с постоянным током должны использоваться в цепях переменного тока или волнистого тока, обязательно поддерживайте значение Vp-p приложенного напряжения или Vo-p, содержащее уклонение постоянного тока в пределах диапазона номинального напряжения.Когда напряжение применяется к схеме, запуск или остановка могут генерировать нерегулярное напряжение в течение периода транзита из-за резонанса или переключения.Не забудьте использовать конденсатор с номинальным диапазоном напряжения, который включает в себя эти нерегулярные напряжения.
2. Рабочая температура и самопроизводящееся тепло
Поддерживайте температуру поверхности конденсатора ниже верхней границы его номинального диапазона рабочей температуры.Когда конденсатор используется в высокочастотном токе, импульсный ток или аналогичный ток, он может самопроизводить тепло из-за диэлектрической потери.Нагрузка напряжения должна быть такой, чтобы тепло, вырабатываемое конденсатором самостоятельно, находилось в пределах 10°C при температуре атмосферы 25°C.
Уведомление (рейтинг)
Изменение емкости конденсата
1Конденсаторы класса 1
Пропускная способность может немного изменяться в зависимости от температуры окружающей среды или напряжения. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать этот продукт в строгой константе времени.
2Конденсаторы класса 2 и 3
Конденсаторы класса 2 и 3 с температурными характеристиками B, E и F имеют характеристики старения,где конденсатор постоянно уменьшает свою емкость, если конденсатор остается включенным в течение длительного времениКроме того, емкость может сильно меняться в зависимости от температуры окружающей среды или применяемого напряжения.Пожалуйста, свяжитесь с нами, если вам нужна подробная информация.
