Подробная информация о продукте:
Оплата и доставка Условия:
|
| Type: | Radial lead disc type | Color: | Blue |
|---|---|---|---|
| Name: | Radial lead disc ceramic capacitor | Certificate: | RoHS/CE/ISO9000 |
| Package Type: | Through hole | Terminal: | Wire lead |
| Operating Temp: | -40C ~ +85C |

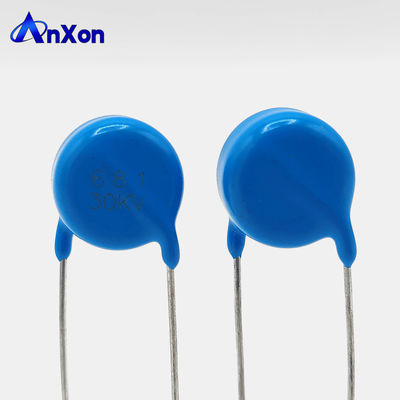

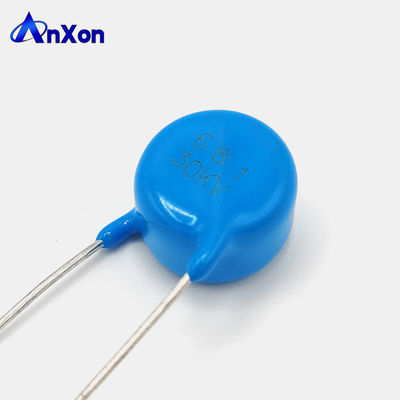

Предохранительный керамический дисковый конденсатор 30KV 680PF 681 Керамический предохранительный конденсатор для переменного тока, развязка
|
Номинальные характеристики:
|
30KV 680PF, 30KV 681 |
|
Допуск:
|
K ±10%, J ±5% доступно по запросу |
|
Тип:
|
Радиальный вывод / диск / THT сквозное отверстие |
|
Керамический диэлектрик:
|
Y5T |
|
Рабочая температура:
|
-40C ~ 85C |
|
Размер / Габариты (ΦD×T*F):
|
D:13.5mm, T:10mm, F:12.5mm |
Высоковольтные керамические конденсаторы изготавливаются из керамического диэлектрика. Основными характеристиками высоковольтных керамических конденсаторов является превосходное выдерживаемое напряжение. Используются для различных применений в высоковольтных цепях переменного и постоянного тока.
Высоковольтные керамические конденсаторы AnXon могут быть настроены в соответствии со специальными требованиями, использовать внутреннюю параллельную или последовательную конструкцию для достижения высокого напряжения, большой емкости, высокой рабочей частоты, высокого импульсного напряжения, сверхнизких требований к частичному разряду, а также других требований, которые могут удовлетворить различные потребности клиентов.
AnXon разрабатывает и производит высококачественные сверхвысоковольтные дисковые керамические конденсаторы с синим покрытием из эпоксидной смолы, дисковые керамические конденсаторы с радиальными выводами по индивидуальному заказу, а также различные стандартные и нестандартные керамические конденсаторы высокого напряжения и высокой емкости.
• Номинальное напряжение (В): 1KVdc-50KVdc
• Диапазон емкости: 10пФ - 10000пФ
• Рабочая частота: 20KHZ-1000KHZ
• Материалы: K100, K300, K2500, K3500, K5000, NPO, C0G, SL, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V, Z5U, Z5V
| Номер детали | Спецификация | Размеры | ||
| D(мм) | T(мм) | F(мм) | ||
| CT81D30KV102K | 30KV 1000PF 102 | 16.7 | 9.9 | 12 |
| CT81D30KV222K | 30KV 2200PF 222 | 26 | 12.7 | 18 |
| CT81E30KV332K | 30KV 3300PF 332 | 22.1 | 12.2 | 13 |
| CT81F30KV472K | 30KV 4700PF 472 | 21.2 | 12.5 | 15 |
| CT81DL30KV602K | 30KV 6000PF 602 | 28 | 20 | 20 |
| CT81DL35KV152K | 35KV 1500PF 152 | 26 | 16 | 16 |
| CT81DL35KV302K | 35KV 3000PF 302 | 40 | 18 | 20 |
| CT81DL35KV452K | 35KV 4500PF 452 | 50 | 18 | 20 |
Высоковольтные конденсаторы специально разработаны для высоковольтных применений, таких как:
• DC-DC преобразователи, умножители напряжения,
• Радио и телевизионные приемники, модемы, интерфейсы, телевизоры и мониторы
• Другие электроприборы, где присутствует высокое напряжение
• Высоковольтные источники питания, высоковольтные источники питания
• Электростатическое покрытие, дуговое напыление и распыление, источники питания для электростатической очистки, источники питания ионных генераторов
• Рентгеновское оборудование, медицинское оборудование
• Емкость
• Диэлектрическое выдерживаемое напряжение
• Фактор рассеяния
• Сопротивление изоляции
Cixi AnXon Electronics Co., Ltd. стремится предоставлять клиентам проверенные, надежные и индивидуальные электронные компоненты. После более чем десяти лет развития, продукты керамических конденсаторов AnXon успешно заменили импортные международные бренды AVX, TDK, Murata, Vishay, а также экспортируют большое количество продукции на рынки Северной Америки, Южной Америки, Европы, Ближнего Востока и Юго-Восточной Азии.
1. Рабочее напряжение
Когда конденсаторы с номинальным напряжением постоянного тока должны использоваться в цепях переменного тока или пульсирующего тока, обязательно поддерживайте значение Vp-p приложенного напряжения или Vo-p, которое содержит смещение постоянного тока, в пределах диапазона номинального напряжения. Когда напряжение подается на цепь, запуск или остановка могут генерировать нерегулярное напряжение в течение переходного периода из-за резонанса или переключения. Обязательно используйте конденсатор с диапазоном номинального напряжения, который включает эти нерегулярные напряжения.
2. Рабочая температура и самогенерируемое тепло
Поддерживайте температуру поверхности конденсатора ниже верхнего предела его номинального диапазона рабочих температур. Обязательно учитывайте тепло, выделяемое самим конденсатором. Когда конденсатор используется в высокочастотном токе, импульсном токе или аналогичном токе, он может самогенерировать тепло из-за диэлектрических потерь. Приложенная нагрузка по напряжению должна быть такой, чтобы самогенерируемое тепло конденсатора находилось в пределах 10°C при температуре окружающей среды 25°C.
Уведомление (Рейтинг)
Изменение емкости конденсатора
1. Конденсаторы класса 1
Емкость может немного измениться в зависимости от температуры окружающей среды или приложенного напряжения. Пожалуйста, свяжитесь с нами, если вы намереваетесь использовать этот продукт в цепи с жесткой временной константой.
2. Конденсаторы классов 2 и 3
Конденсаторы классов 2 и 3 с температурными характеристиками B, E и F имеют характеристику старения, при которой конденсатор постоянно немного уменьшает свою емкость, если конденсатор остается включенным в течение длительного времени. Кроме того, емкость может сильно измениться в зависимости от температуры окружающей среды или приложенного напряжения. Таким образом, он вряд ли подойдет для использования в цепи с временной константой. Пожалуйста, свяжитесь с нами, если вам нужна подробная информация.
