Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Керамический конденсатор дверной ручки | Напряжение: | 30 кВ |
|---|---|---|---|
| Емкость: | 100pF | Диэлектрик: | Дл |
| Цвет: | красный | Терпимость: | ± 10% |

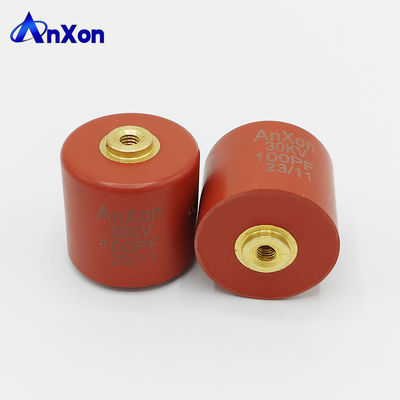

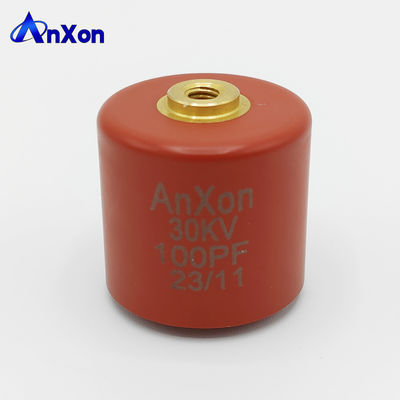

Высоковольтный керамический конденсатор, формованный тип Сверхвысоковольтные керамические конденсаторы, предлагаемые AnXon Electronic, поставщиком высококачественных керамических конденсаторов
| Номинальные характеристики: | 30KV 100PF, 30KV 101 |
| Допуск: | K ±10%, J ±5% доступны по запросу |
| Тип: | Формованный / Ручка двери / Винтовое крепление |
| Керамический диэлектрик : | DL |
| Рабочая температура: | -35°C ~ 85°C |
| Размер / Габариты (ΦD×T*F): |
D:30 мм, T:26 мм, H:30 мм, M5 |
Высоковольтные керамические конденсаторы изготавливаются из керамического диэлектрика. Основными характеристиками высоковольтных керамических конденсаторов является превосходная устойчивость к напряжению. напряжение от 3,6 кВ, 6,5 кВ, 7,2 кВ, 10 кВ, 12 кВ, 13 кВ, 15 кВ, 20 кВ, 24 кВ, 25 кВ, 30 кВ, 35 кВ, 36 кВ, 40 кВ, 50 кВ, 60 кВ, 70 кВ, 80 кВ, 100 кВ, 120 кВ, 150 кВ и т. д. Используются для различных применений в высоковольтных цепях переменного и постоянного тока.
Общие типы керамических материалов класса 1: NPO, C0G, UJ, SL, N4700 и т. д. Температурный коэффициент этих типов довольно хорош. Существует линейная зависимость температуры и емкости. Частотные характеристики и характеристики напряжения также очень хороши, но из-за небольшой диэлектрической проницаемости они не подходят для изготовления конденсаторов большой емкости.
Общие типы керамических материалов класса 2: Y5R, Y5P, Y5T, Y5S, Y5U, Y5V и т. д. Температурный коэффициент этих керамических материалов нелинейный, и емкость может быть довольно большой. Однако частота и температура не постоянны.
Высоковольтные керамические конденсаторы AnXon могут быть настроены в соответствии со специальными требованиями, использовать внутреннюю параллельную или последовательную конструкцию для достижения высокого напряжения, большой емкости, высокой рабочей частоты, высокого импульсного напряжения, сверхнизких требований к частичному разряду и других требований, которые могут удовлетворить различные потребности клиентов.
Цилиндрические сверхвысоковольтные керамические конденсаторы серии AnXon CT8G широко используются в системах передачи и распределения электроэнергии, силовом оборудовании и оборудовании для обработки импульсной энергии, таких как: компенсация мощности, ограничение тока, фильтрация, измерение, накопление и распределение энергии. Особенности энергосистемы: переменное высокое напряжение, высокая частота, в наружной среде (-40°C to +60°C), удар молнии, высокий ток и т. д. В суровых условиях требуется, чтобы конденсатор обладал сверхстабильностью, т. е. скорость изменения невелика; в то же время измерение, напряжение и т. д. требуют высокой точности, что предъявляет чрезвычайно жесткие требования к частичному разряду высоковольтных керамических конденсаторов в таких обстоятельствах. Высоковольтные керамические конденсаторы AnXon обладают превосходными характеристиками заряда и разряда, высоким выдерживаемым напряжением, хорошими частотными характеристиками, могут выдерживать высокое импульсное напряжение, сверхнизкими характеристиками частичного разряда, а также приложениями переменного и постоянного тока для клиентов на выбор.
Высоковольтный керамический конденсатор 3,6 кВ, 6,5 кВ, 7,2 кВ, 10 кВ, 12 кВ, 13 кВ, 15 кВ, 20 кВ, 24 кВ, 25 кВ, 30 кВ, 35 кВ, 36 кВ, 40 кВ, 50 кВ, 60 кВ, 70 кВ, 80 кВ, 100 кВ, 120 кВ, 150 кВ Информация:
• Номинальное напряжение (В): 3,6 кВ (среднекв.) -70 кВ (среднекв.), 10 кВ (пост. тока)-150 кВ (пост. тока)
• Выдерживаемое напряжение: 6 кВ (среднекв.)-50 кВ (среднекв.), 20 кВ (пост. тока)-200 кВ (пост. тока)
• Импульсное напряжение: 45 кВ (пост. тока)-225 кВ (пост. тока)
• Диапазон емкости: 10 пФ - 100000 пФ
• Рабочая частота: 20 кГц-1000 кГц
• Материалы: K100, K150, K300, K650, K850, K1000, K1500, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V
Поставщик высоковольтных керамических конденсаторов, производитель формованных конденсаторов типа «ручка двери».
Более подробные характеристики
| Номер детали | Номинальная Напряжение Un (кВ пост. тока) |
Номинальная Емкость Cn (пФ) |
Керамика (мм) Диэлектрик |
Размеры (мм) | Керамика Диэлектрик Код |
|||
| D | T | H | M | |||||
| AXCT8GN10100K3D1B | 30 |
10 |
NPO | 24 | 20 | 24 | 4 | N1 |
| AXCT8GG30100K3D1B | 30 | 10 | SL | 20 | 33 | 37 | 4 | G3 |
| AXCT8GG30200K3D1B | 30 | 20 | SL | 24 | 30 | 34 | 4 | G3 |
| AXCT8GG30250K3D1B | 30 | 25 | SL | 24 | 26 | 30 | 4 | G3 |
| AXCT8GC40500K3D1B | 30 | 50 | DL | 30 | 26 | 30 | 4 | C4 |
| AXCT8GC80101K3D1B | 30 | 100 | DL | 30 | 26 | 30 | 4 | C8 |
| AXCT8GD30131K3D1B | 30 | 130 | Y5T | 20 | 30 | 34 | 4 | D3 |
| AXCT8GC80151K3D1B | 30 | 150 | DL | 30 | 26 | 30 | 5 | C8 |
| AXCT8GP10151K3D1B | 30 | 150 | Y5P | 24 | 24 | 28 | 4 | P1 |
| AXCT8GE40191K3D1B | 30 | 190 | N4700 | 24 | 24 | 28 | 4 | E4 |
| AXCT8GE40201K3D1B | 30 | 200 | N4700 | 24 | 26 | 30 | 4 | E4 |
| AXCT8GC80331K3D1B | 30 | 330 | DL | 38 | 24 | 28 | 4 | C8 |
| AXCT8GD30461K3D1B | 30 | 460 | Y5T | 30 | 26 | 30 | 4 | D3 |
| AXCT8GE40471K3D1B | 30 | 470 | N4700 | 30 | 26 | 30 | 4 | E4 |
| AXCT8GE40501K3D1B | 30 | 500 | N4700 | 38 | 24 | 28 | 4 | E4 |
| AXCT8GD30501K3D1B | 30 | 500 | Y5T | 30 | 28 | 32 | 4 | D3 |
| AXCT8GD30561K3D1B | 30 | 560 | Y5T | 30 | 24 | 28 | 4 | D3 |
| AXCT8GE40591K3D1B | 30 | 590 | N4700 | 30 | 24 | 28 | 4 | E4 |
| AXCT8GS40591K3D1B | 30 | 590 | Y5S | 30 | 26 | 30 | 4 | S4 |
| AXCT8GE40701K3D1B | 30 | 700 | N4700 | 38 | 22 | 26 | 4 | E4 |
| AXCT8GE40901K3D1B | 30 | 900 | N4700 | 38 | 24 | 28 | 4 | E4 |
| AXCT8GE40941K3D1B | 30 | 940 | N4700 | 40 | 24 | 28 | 4 | E4 |
| AXCT8GD30941K3D1B | 30 | 940 | Y5T | 34 | 26 | 30 | 4 | D3 |
| AXCT8GE40102K3D1B | 30 | 1000 | N4700 | 48 | 26 | 30 | 4 | E4 |
| AXCT8GD30102K3D1B | 30 | 1000 | Y5T | 38 | 22 | 26 | 4 | D3 |
| AXCT8GE40112K3D1B | 30 | 1100 | N4700 | 48 | 24 | 28 | 4 | E4 |
| AXCT8GE40122K3D1B | 30 | 1200 | N4700 | 48 | 28 | 28 | 4 | E4 |
| AXCT8GD30122K3D1B | 30 | 1200 | Y5T | 38 | 26 | 30 | 4 | D3 |
| AXCT8GE40152K3D1B | 30 | 1500 | N4700 | 52 | 26 | 30 | 4 | E4 |
| AXCT8GB30152K3D1B | 30 | 1500 | BN | 40 | 26 | 30 | 4 | B3 |
| AXCT8GE40172K3D1B | 30 | 1700 | N4700 | 52 | 24 | 28 | 4 | E4 |
| AXCT8GD30172K3D1B | 30 | 1700 | Y5T | 48 | 26 | 30 | 4 | D3 |
| AXCT8GD30182K3D1B | 30 | 1800 | Y5T | 48 | 24 | 28 | 4 | D3 |
| AXCT8GE40202K3D1B | 30 | 2000 | N4700 | 60 | 28 | 32 | 4 | E4 |
| AXCT8GE40222K3D1B | 30 | 2200 | N4700 | 60 | 26 | 30 | 4 | E4 |
| AXCT8GD30222K3D1B | 30 | 2200 | Y5T | 48 | 24 | 28 | 4 | D3 |
| AXCT8GE40252K3D1B | 30 | 2500 | N4700 | 60 | 24 | 28 | 4 | E4 |
| AXCT8GD30252K3D1B | 30 | 2500 | Y5T | 52 | 26 | 30 | 4 | D3 |
| AXCT8GE40272K3D1B | 30 | 2700 | N4700 | 60 | 24 | 28 | 4 | E4 |
| AXCT8GD30272K3D1B | 30 | 2700 | Y5T | 52 | 24 | 28 | 4 | D3 |
| AXCT8GE40302K3D1B | 30 | 3000 | N4700 | 70 | 28 | 32 | 5 | E4 |
| AXCT8GD50302K3D1B | 30 | 3000 | Y5T | 48 | 25 | 29 | 4 | D5 |
| AXCT8GE40332K3D1B | 30 | 3300 | N4700 | 70 | 26 | 30 | 5 | E4 |
| AXCT8GE40352K3D1B | 30 | 3500 | N4700 | 70 | 26 | 30 | 5 | E4 |
| AXCT8GS40352K3D1B | 30 | 3500 | Y5S | 60 | 26 | 30 | 5 | S4 |
| AXCT8GE40362K3D1B | 30 | 3600 | N4700 | 70 | 28 | 32 | 5 | E4 |
| AXCT8GD30362K3D1B | 30 | 3600 | Y5T | 60 | 28 | 32 | 4 | D3 |
| AXCT8GE40452K3D1B | 30 | 4500 | N4700 | 80 | 24 | 28 | 5 | E4 |
| AXCT8GD30472K3D1B | 30 | 4700 | Y5T | 70 | 28 | 32 | 5 | D3 |
| AXCT8GD30532K3D1B | 30 | 5300 | Y5T | 70 | 28 | 32 | 5 | D3 |
| AXCT8GD50103K3D1B | 30 | 10000 | Y5T | 80 | 26 | 30 | 5 | D5 |
Типы продуктов
AnXon предлагает различные обычные сверхвысоковольтные керамические конденсаторы, но также может настраивать различные конденсаторы специальной формы в соответствии с требованиями заказчика
Краткое руководство по выбору основных используемых керамических диэлектриков
| Класс диэлектрика | SL | N4700 | Y5T | Y5S |
| Диапазон рабочих температур (ºC) | -30/+85°C | -30/+85°C | -30/+85°C | -30/+85°C |
| Изменение емкости с температурой (%) | +/-650PPM/°C | +22/-33% | +22/-33% | +22/-22% |
| Типичная диэлектрическая проницаемость | 150~1000 | 1850~2150 | 2500~6500 | 3500~4500 |
| Диэлектрическая прочность (кВ пост. тока/мм) | 8.0 | 8.0 | 6.0 | 6.0 |
| Коэффициент рассеяния (1 кГц/1 В (среднекв.)/20ºC) | 0.06% | 0.10% | 0.20% | 0.20% |
| Сопротивление изоляции (1000 В/20ºC/60 с) | >1000GΩ | >100GΩ | >100GΩ | >100GΩ |
| Номинальное напряжение (UR) | от 10 до 150 кВ пост. тока | от 10 до 150 кВ пост. тока | от 10 до 150 кВ пост. тока | от 10 до 150 кВ пост. тока |
| Испытательное напряжение (UTT) (50 Гц, в масле, 60 с) | от 12 до 100 кВ (среднекв.) | от 12 до 100 кВ (среднекв.) | от 12 до 100 кВ (среднекв.) | от 12 до 100 кВ (среднекв.) |
| Импульсное напряжение (UI) | от 35 до 200 кВ пост. тока | от 35 до 200 кВ пост. тока | от 35 до 200 кВ пост. тока | от 35 до 200 кВ пост. тока |
| Диапазон емкости (20ºC – 1 кГц – 1 В (среднекв.)) | от 10 пФ до 500 пФ | от 10 пФ до 5600 пФ | от 10 пФ до 0,02 мкФ | от 10 пФ до 0,02 мкФ |
| Допуск | Стандарт: ±10% | Стандарт: ±10% | Стандарт: ±10% | Стандарт: ±10% |
1. Используется для высоковольтных импульсных источников питания, ускорителей частиц, электромагнитного микроволнового оборудования, лазерного фотоэлектрического оборудования, электронного информационного оборудования, радиолокационного обнаружения, неразрушающего контроля X_RAY / CT техники, обнаружения материалов, электростатического осадителя электрического поля, различных типов специальных импульсных источников питания.
2. Подача электроэнергии, прием прерывателей электрооборудования, обнаружение нулевой фазы, выключатели, разрядники, элементы делителя напряжения высоковольтного измерительного оборудования и другие цепи, использующие переменное высокое напряжение.
3. Высоковольтная цепь питания для лазерного оборудования, направленной энергии/высокоэнергетического лазерного источника.
4. Высоковольтные цепи питания или другие высоковольтные цепи постоянного тока для различных измерительных устройств.
5. Схема накопления энергии, делителя напряжения и защиты.
Применение высоковольтных керамических конденсаторов типа «ручка двери»
• Газовые лазеры
• Высоковольтные делители
• Генераторы Маркса, генераторы электроэнергии
• Высоковольтный источник питания, источники питания постоянного тока высокого напряжения
• Высоковольтные соединительные устройства
• Система связи по линиям электропередач для Интернета и телекоммуникаций
• Молниеотводы, системы распределения напряжения
• Электронные микроскопы, синхроскопы
• Машины для электростатического покрытия
Особенности высоковольтных керамических конденсаторов типа «ручка двери»
• Отличное поведение в условиях импульса и быстрого разряда
• Низкий коэффициент рассеяния
• Очень низкий частичный разряд
• Отличная характеристика напряжения
• Формованный тип, доступны винтовые или осевые выводы
• Доступны устройства с покрытием и без покрытия
Высоковольтные керамические конденсаторы типа «ручка двери» от AnXon на 100% проверены по следующим параметрам
• Емкость
• Допуск
• Диэлектрическое выдерживаемое напряжение
• Коэффициент рассеяния
• Сопротивление изоляции
• Частичный разряд: по запросу
• Импульсное напряжение: выборочный контроль
Строгие стандарты проектирования, современное производственное оборудование, передовые технологии производства и строгие процедуры тестирования являются гарантией качества сверхвысоковольтных керамических конденсаторов AnXon, а также основой нашего непрерывного развития и роста. Данные процесса и контроля хранятся в файле и доступны по специальному запросу.
С момента своего основания компания Cixi AnXon Electronics Co., Ltd. стремится предоставлять клиентам проверенные, надежные и индивидуальные электронные компоненты. После более чем десяти лет развития керамические конденсаторы AnXon успешно заменили импортные международные бренды AVX, TDK, Murata, Vishay, а также экспортируют большое количество продукции на рынки Северной Америки, Южной Америки, Европы, Ближнего Востока и Юго-Восточной Азии. В частности, высоковольтные керамические конденсаторы с винтовыми клеммами, высоковольтные дисковые керамические конденсаторы с выводами, высоковольтные MLCC, высокочастотные высоковольтные керамические конденсаторы, сборки и мультипликаторы высоковольтных керамических конденсаторов, высокотемпературные керамические конденсаторы пользуются большим доверием у большинства отечественных и зарубежных клиентов. AnXon Electronics надеется на сотрудничество с вами в ближайшем будущем.
Вобласти применения высоковольтных керамических конденсаторов, требующей небольших размеров, высокого напряжения и высокочастотных характеристик. С развитием материалов, электродов и технологий производства был достигнут большой прогресс в разработке высоковольтных керамических конденсаторов, и они широко используются. Высоковольтные керамические конденсаторы стали незаменимым компонентом высоковольтных электронных изделий большой мощности.
Широко используется в высоковольтном импульсном питании, ускорителях частиц, электромагнитном микроволновом оборудовании, лазерном фотоэлектрическом оборудовании, электронном оборудовании, радиолокационном обнаружении, неразрушающем контроле, материалах, электростатическом поле удаления пыли, всех видах специального импульсного питания и т. д.
