Подробная информация о продукте:
Оплата и доставка Условия:
|
| Product name: | RF Power plate capacitor | Application: | RF / Microwave |
|---|---|---|---|
| Capacitance: | 500PF | Rated Voltage: | 30kV |
| Dielectric: | R85, N750 | Operating Temp: | erature: -30°C ~ 85°C |
| Dissipation Factor: | Max. 0.08% (1kHz 1V) | Temperature characteristics: | -750PPM/°C |

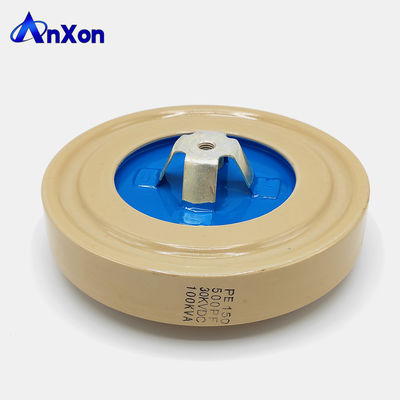

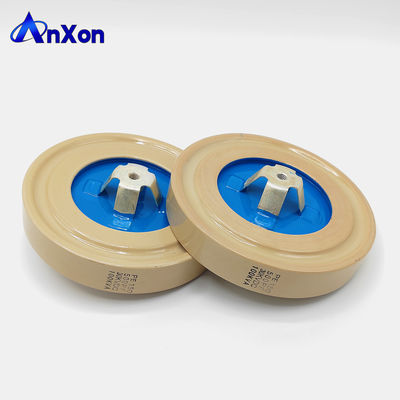

AnXon PE150 30KV 500PF 100KVA D150 Высоковольтные высокочастотные RF силовые пластинчатые конденсаторы
Cixi AnXon Electronic Co., Ltd является лидером в разработке и производстве сложных электронных керамических компонентов и сборок, используемых в широком спектре применений и передовых технологиях. AnXon специализируется на разработке и производстве диэлектрических и сегнетоэлектрических материалов и компонентов. Этот ряд высоковольтных RF дисковых конденсаторов изготовлен из керамических диэлектрических материалов CLASS 1 с очень низкими потерями, что позволяет им выдерживать очень высокие электрические нагрузки в широком диапазоне частот.
| P/N | Номинальные характеристики | Максимальный ток | Размер (мм) | ||
| (A) | D | H | d | ||
|
CCG81-0 |
5KV 100PF 30KVA | 15 | 35 | 21 | M6 |
| 5KV 150PF 30KVA | 35 | ||||
| 5KV 200PF 30KVA | 40 | ||||
| 5KV 300PF 30KVA | 45 | ||||
| 5KV 330PF 40KVA | 48 | ||||
|
CCG81-0 |
8KV 300PF 40KVA | 15 | 46 | 21 | M6 |
| 8KV 330PF 40KVA | 50 | ||||
| 8KV 350PF 40KVA | 51 | ||||
| CCG81-3 | 8KV 1000PF 75KVA | 30 | 82 | 33 | M6 |
| CCG140 / DT140 | 8KV 2000PF 90KVA | 30 | 140 | 52 | M8 |
Эти конденсаторы используются в генераторах, согласующих цепях или в качестве байпасных конденсаторов в промышленном или медицинском высокочастотном оборудовании. Они подходят для использования в качестве согласующих конденсаторов для линий передачи и оборудования несущей частоты. Рентгеновское оборудование, вещательное оборудование, источники питания для индукционного нагрева (ламповые и твердотельные), устройства поиска неисправностей кабелей, плазменные генераторы, источники питания RF, диэлектрический нагрев, лазеры и многое другое.
Керамические диэлектрические материалы Class 1 с низкими потерями
Электроды из благородных металлов с низким самонагревом
Доступны очень низкие характеристики емкости-температуры
Соответственно низкий дрейф настроечной частоты.
Конструкция с низкой индуктивностью, использование на более высоких частотах
Высокое напряжение, высокие показатели реактивной мощности
Низкая магнитная восприимчивость
Радиовещательные передатчики
HF фильтры, байпасные и согласующие цепи
Согласующие цепи высокой мощности, антенные цепи
Согласующие сети высокой мощности, плазменные генераторы
Высококачественные системы медицинской визуализации (МРТ)
Оборудование для индукционного и диэлектрического нагрева
Промышленное применение
• Емкость
• Допуск
• Испытательное напряжение
• Фактор рассеяния
• Сопротивление изоляции
Данные о процессе и инспекции хранятся в файле и доступны по специальному запросу.
