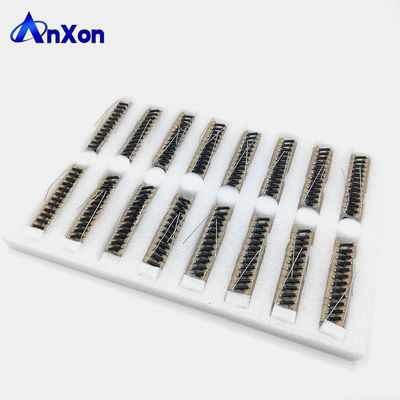

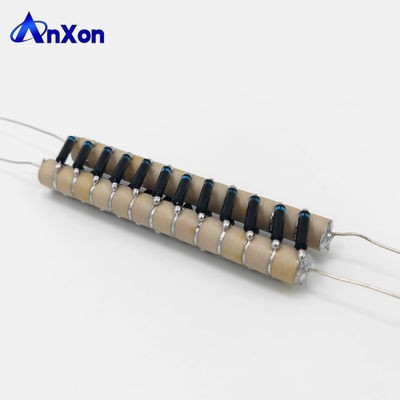

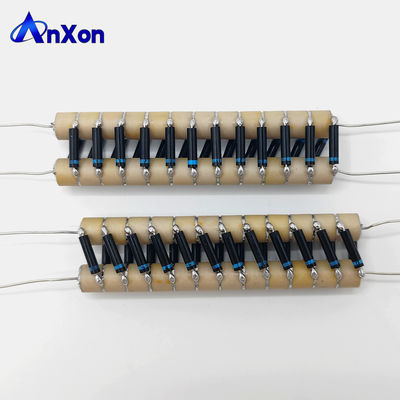

Подробная информация о продукте:
Оплата и доставка Условия:
|
| Name: | конденсатор и модуль диодного мультипликатора | Номинальное напряжение: | 8 кВ ~ 30 кВ |
|---|---|---|---|
| Емкость: | 100пФ~2400пФ | Количество этапов: | 4–12 этапов |
| Выходное напряжение: | 40кВ~150кВ | Бренд: | Анксон |
| Материал: | Y5T, Y5U, другие |
Технические характеристики
|
Отдельные
диски
Емкость
|
Отдельные
диски
Напряжение
|
Количество
Сборок
|
Керамический
Диэлектрик
|
Диод
для умножителя
|
|
100 пФ
|
8 кВ
10 кВ
12 кВ
15 кВ
20 кВ
25 кВ
30 кВ
другие
|
4 сборки
5 сборок
6 сборок
8 сборок
10 сборок
12 сборок
другие
|
N4700
Y5T
Y5U
другие
|
2CL73 12 кВ 5 мА
2CL74 14 кВ 5 мА
2CL75 16 кВ 5 мА
2CL76 18 кВ 5 мА
2CL77 20 кВ 5 мА
JB99T 20 кВ 20 мА
HVRT150 15 кВ 30 мА
HVRT200 20 кВ 30 мА
другие
|
|
150 пФ
|
||||
|
220 пФ
|
||||
|
250 пФ
|
||||
|
280 пФ
|
||||
|
310 пФ
|
||||
|
330 пФ
|
||||
|
350 пФ
|
||||
|
470 пФ
|
||||
|
500 пФ
|
||||
|
1000 пФ
|
||||
|
2200 пФ
|
||||
|
2400 пФ
|
Руководство по применению высоковольтных умножителей напряжения
Основные области применения - рентгеновское оборудование для:
• Медицинская диагностика
• Стоматологическое рентгеновское оборудование
• Промышленный рентген для контроля материалов
• Рентгеновские сканеры для обеспечения безопасности в аэропортах
• Низковольтные умножители напряжения
• Высоковольтные генераторы постоянного тока.
• Рентгеновское оборудование для медицинской диагностики
Оборудование для электростатического распыления краски.
• Емкость
• Диэлектрическое выдерживаемое напряжение
• Фактор рассеяния
• Сопротивление изоляции
Cixi AnXon Electronics Co., Ltd. стремится предоставлять клиентам проверенные, надежные и индивидуальные электронные компоненты. После более чем десяти лет развития керамические конденсаторы AnXon успешно заменили импортные международные бренды AVX, TDK, Murata, Vishay, а также экспортируются на рынки Северной Америки, Южной Америки, Европы, Ближнего Востока и Юго-Восточной Азии.
1. Рабочее напряжение
Когда конденсаторы с номинальным напряжением постоянного тока должны использоваться в цепях переменного тока или пульсирующего тока, обязательно поддерживайте значение Vp-p приложенного напряжения или Vo-p, которое содержит смещение постоянного тока, в пределах диапазона номинального напряжения. Когда напряжение подается в цепь, запуск или остановка могут генерировать нерегулярное напряжение на переходный период из-за резонанса или переключения. Обязательно используйте конденсатор с диапазоном номинального напряжения, который включает эти нерегулярные напряжения.
2. Рабочая температура и самогенерируемое тепло
Поддерживайте температуру поверхности конденсатора ниже верхнего предела его номинального рабочего температурного диапазона. Обязательно учитывайте тепло, выделяемое самим конденсатором. Когда конденсатор используется в токе высокой частоты, импульсном токе или аналогичном токе, он может самогенерировать тепло из-за диэлектрических потерь. Приложенная нагрузка по напряжению должна быть такой, чтобы самогенерируемое тепло конденсатора находилось в пределах 10°C при температуре окружающей среды 25°C.
Уведомление (Рейтинг)
Изменение емкостиконденсатора
1. Конденсаторы класса 1
Емкость может немного измениться в зависимости от температуры окружающей среды или приложенного напряжения. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать этот продукт в цепи с жесткой временной константой.
2. Конденсаторы классов 2 и 3
Конденсаторы классов 2 и 3 с температурными характеристиками B, E и F имеют характеристику старения, при которой конденсатор постоянно немного уменьшает свою емкость, если конденсатор остается включенным в течение длительного времени. Кроме того, емкость может сильно измениться в зависимости от температуры окружающей среды или приложенного напряжения. Поэтому он вряд ли подойдет для использования в цепи с временной константой. Пожалуйста, свяжитесь с нами, если вам нужна подробная информация.
