Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Керамический конденсатор дверной ручки | Напряжение: | 40kv |
|---|---|---|---|
| Пропускная способность: | 130pF | Диэлектрический: | DL |
| Цвет: | Красный | Толерантность: | ± 1% |

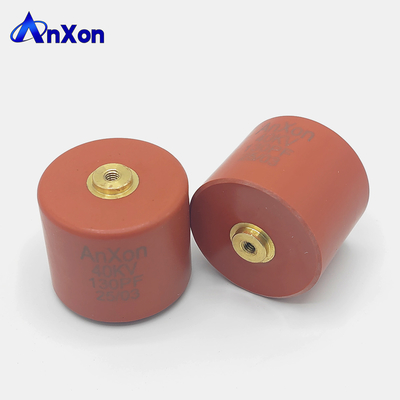

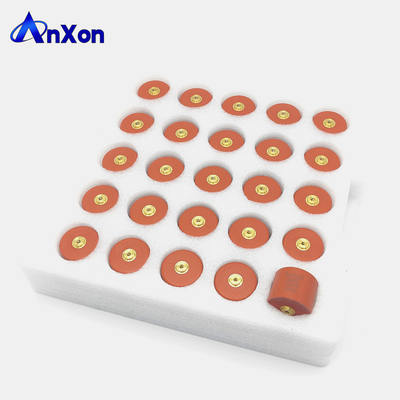

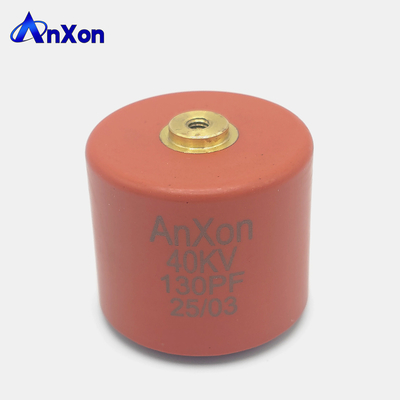

40 КВ 130PF 1% Hv Конденсаторы высоковольтных колонн для коллайдера AXCT8GC60131F4D1B
Высоковольтный керамический конденсатор, формованный тип Ультравысоковольтные керамические конденсаторы, предлагаемые AnXon Electronic, поставщиком высококачественных керамических конденсаторов
| Спецификация: | 40КВ 130PF,40КВ 131 |
| Толерантность | 1% |
| Тип: | Формованная / дверная ручка / винтовая установка |
| Керамический диэлектрик: | DL |
| Рабочая температура: | -35C ~ 85C |
| Размер / Размер ((ΦD×T*F): | D:38mm, T:32mm, H:36mm, M4X4 |
Высоковольтные керамические конденсаторы изготавливаются из керамического диэлектрика.,15KV, 20KV, 24KV, 25KV, 30KV, 35KV, 36KV, 40KV, 50KV, 60KV, 70KV, 80KV, 100KV, 120KV, 150KV и т. Д. Используется для различных приложений высоковольтных цепей переменного и постоянного тока.
Обычными типами керамических материалов класса 1 являются: NPO, C0G, UJ, SL, N4700, и т. д. Температурный коэффициент этих типов довольно хорош.Характеристики частоты и характеристики напряжения также очень хороши, но поскольку диэлектрическая постоянная мала, она не подходит для изготовления больших конденсаторов емкости.
Общие типы керамических материалов класса 2: Y5R, Y5P, Y5T, Y5S, Y5U, Y5V и т. д. Температурный коэффициент этих керамических материалов нелинейный, и емкость может быть довольно большой.,частота и температура не постоянны.
Керамические конденсаторы высокого напряжения AnXon могут быть настроены в соответствии со специальными требованиями, принимать внутреннюю параллельную или серию конструкции для достижения высокого напряжения, большой емкости, высокой частоты работы,высокое импульсное напряжение, сверхнизкие требования частичного разряда и другие требования могут удовлетворять различным потребностям клиентов.
The Cylindrical ultra high voltage ceramic capacitors of the AnXon CT8G series have been widely used in power transmission and distribution system power equipment and pulse energy processing equipment such as: компенсация мощности, ограничение тока, фильтрация, измерение, хранение и распределение энергии.в наружной среде (от -40°C до +60°C)В суровых условиях конденсатор должен иметь сверхустойчивость, т.е. скорость изменения небольшая; в то же время, измерение, напряжение и т.д.требуют высокой точности, что предъявляет чрезвычайно строгие требования к частичному разряду высоковольтных керамических конденсаторов в таких условиях.Высоковольтные керамические конденсаторы AnXon имеют отличные характеристики зарядки и разрядки, выдерживает высокое напряжение, хорошие частотные характеристики, может выдерживать высокое импульсное напряжение, сверхнизкие характеристики частичного разряда, а также приложения переменного тока и постоянного тока для клиентов.
Керамический конденсатор высокого напряжения 3.6KV, 6.5KV, 7.2KV, 10KV, 12KV, 13KV, 15KV, 20KV, 24KV, 25KV, 30KV, 35KV, 36KV, 40KV, 50KV, 60KV, 70KV, 80KV, 100KV, 120KV, 150KV
• Номинальное напряжение (V): 3,6KVrms -70KVrms, 10KVdc-150KVdc
• Выдерживать напряжение: 6KVrms-50KVrms, 20KVdc-200KVdc
• Импульсное напряжение: 45KVdc-225KVdc
• Диапазон емкости: 10 - 100000 пФ
• Рабочая частота: 20KHZ-1000KHZ
• Материалы: K100, K150, K300, K650, K850, K1000, K1500, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V
Поставщик керамических конденсаторов высокого напряжения, производитель конденсаторов формованных дверных ручек.
Более соответствующие спецификации
| Часть No. | Спецификация | Испытательное напряжение | Частичное освобождение | Коэффициент рассеивания | Размер ((мм) | ||
| kVdc | КВ/1мин | 1 кГц/1 В | D | H | М | ||
| AXCHV40DL441KDB | 40 кВ 440PF |
DC60KV AC40KV |
AC20KV<8PC | ≤ 0,1% | 30 | 32 | M4X6 |
| AXCHV40DL561KDA | 40 кВ 560PF | 30 | 32 | M4X6 | |||
| AXCHV40DL701KDB | 40 КВ 700 ПФ | 38 | 36 | M4X6 | |||
| AXCHV40DL132KDB | 40 кВ 1300PF | 40 | 36 | M5X6 | |||
| AXCHV40DL152KDA | 40 кВ 1500PF | 52 | 36 | M5X6 | |||
| AXCHV40DL172KDB | 40 кВ 1700PF | 52 | 36 | M5X6 | |||
| AXCHV40DL202KDB | 40 кВ 2000PF | 52 | 30 | M5X6 | |||
| AXCHV40DL202KDB | 40 кВ 2000PF | 58 | 36 | M5X6 | |||
| AXCHV40DL332KDB | 40 кВ 3300PF | 60 | 38 | M8X8 | |||
| AXCHV40DL402KDB | 40 кВ 4000PF | 70 | 38 | M8X8 | |||
| AXCHV40DL452KDB | 40 кВ 4500PF | 70 | 38 | M8X8 | |||
| AXCHV40DL502KDB | 40 кВ 5000PF | 80 | 38 | M8X8 | |||
| AXCHV40DL552KDB | 40 кВ 5500PF | 80 | 38 | M8X8 | |||
| AXCHV40DL802KDB | 40 кВ 8000PF | 106 | 38 | M8X10 | |||
| AXCHV40DL103KDB | 40 кВ 10000PF | 98 | 150 | M8X10 | |||
| AXCHV40DL203KDB | 40 кВ 20000PF | 98 | 225 | M8X10 | |||
Виды продукции
AnXon предлагает различные обычные ультра высоковольтные керамические конденсаторы, но также может настроить различные специальные конденсаторы в соответствии с требованиями клиентов
Быстрый выбор руководства по в основном используемому керамическому диэлектрику
| Диэлектрический класс | SL | N4700 | Y5T | Y5S |
| Диапазон температуры работы (oC) | -30/+85°C | -30/+85°C | -30/+85°C | -30/+85°C |
| Изменение емкости с температурой (%) | +/-650PPM/°C | +22/-33% | +22/-33% | +22/-22% |
| Типичная диэлектрическая постоянная | 150 ~ 1000 | 1850~2150 гг. | 2500 ~ 6500 | 3500 ~ 4500 |
| Диэлектрическая прочность (kVDC/мм) | 8.0 | 8.0 | 6.0 | 6.0 |
| Коэффициент рассеивания (1kHz/1VRMS/20oC) | 00,06% | 00,10% | 0.20% | 0.20% |
| Сопротивление изоляции (1000VD/20oC/60s) | > 1000GΩ | > 100GΩ | > 100GΩ | > 100GΩ |
| Номинальное напряжение (UR) | от 10 до 150 кВдц | от 10 до 150 кВдц | от 10 до 150 кВдц | от 10 до 150 кВдц |
| Испытательное напряжение (UTT) (50 Hz, в масле, 60s) | от 12 до 100 кВрм | от 12 до 100 кВрм | от 12 до 100 кВрм | от 12 до 100 кВрм |
| Импульсное напряжение ((UI) | от 35 до 200 кВдц | от 35 до 200 кВдц | от 35 до 200 кВдц | от 35 до 200 кВдц |
| Диапазон емкости (20oC 1kHz 1VRMS) | от 10 до 500 пФ | от 10 до 5600 пФ | 10pF до 0,02 uF | 10pF до 0,02 uF |
| Толерантность | Стандарт: ±10% | Стандарт: ±10% | Стандарт: ±10% | Стандарт: ±10% |
1Используется для высокомощного импульсного источника питания, ускорителя частиц, электромагнитного микроволнового оборудования, лазерного фотоэлектрического оборудования, электронного информационного оборудования, обнаружения радаров,Неразрушительные испытания с использованием аппаратов X_RAY / CT, обнаружение материалов, электростатический осаждающий электрическое поле, различные виды специального импульсного источника питания.
2- поставка электроэнергии, прием прерывателей электрического оборудования, обнаружение нулевой фазы, прерыватели, блокировщики перенапряжений, делители напряжения высоковольтного измерительного оборудования,и другие цепи, использующие переменное высокое напряжение.
3Круг питания высокого напряжения для лазерного оборудования, направленная энергия/высокоэнергетический лазерный источник.
4Высоковольтные электрические цепи или другие высоковольтные электрические цепи постоянного тока для различных измерительных устройств.
5Хранение энергии, разделитель напряжения и защитная схема.
Применение керамических конденсаторов для высоковольтных дверных ручек
• Газовые лазеры
• Высоковольтные разделители
• Маркс генераторы, генераторы энергии
• Высоковольтные источники питания, источники питания DC HV
• высоковольтные соединительные устройства
• Система соединения линий электропередач для Интернета и телекоммуникаций
• Ограничители молнии, системы распределения напряжения
• Электронные микроскопы, синхроскопы
• Машины для электростатического покрытия
Высоковольтный керамический конденсатор дверной ручки
• Отличное поведение в условиях импульса и быстрого разряда
• Низкий коэффициент рассеивания
• Очень низкий частичный разряд
• Отличные характеристики напряжения
• Формованный тип, винтовые или осевые провода доступны
• Покрытые и непокрытые устройства доступны
Высоковольтные дверные ручки керамический конденсатор от AnXon на 100% проверены ниже параметров
• Пропускная способность
• Толерантность
• Диэлектрическое устойчивое напряжение
• Фактор рассеивания
• Устойчивость к изоляции
• Частичное освобождение: по запросу
• импульсное напряжение: отбор проб
Строгие стандарты проектирования, сложное производственное оборудование, передовые технологии производства и строгие процедуры тестирования являются гарантией качества ультравысоковольтных керамических конденсаторов AnXon,Данные о процессе и проверке хранятся в архиве и доступны по специальному запросу.
С момента своего создания, Cixi AnXon Electronics Co., Ltd. стремится предоставить клиентам проверенные, надежные и индивидуальные электронные компоненты.Керамические конденсаторы AnXon успешно заменили импортные международные бренды AVX, TDK, Murata, Vishay также экспортирует большое количество рынков в Северной Америке, Южной Америке, Европе, на Ближнем Востоке и в Юго-Восточной Азии.Конденсаторы высоковольтные с дисковыми керамическими конденсаторами, высоковольтные MLCC, высокочастотные высокомощные керамические конденсаторы, высоковольтные керамические конденсаторы и множитель,высокотемпературные керамические конденсаторы пользуются большим доверием большинства отечественных и зарубежных клиентовAnXon Electronics с нетерпением ждет сотрудничества с вами в ближайшем будущем.
Я...n применение высоковольтных керамических конденсаторов, требующих небольших характеристик высокого напряжения и высокой частоты.большой прогресс был достигнут в разработке высоковольтных керамических конденсаторовВысоковольтные керамические конденсаторы стали незаменимым компонентом высокомощных высоковольтных электронных продуктов.
Широко используется в высокомощных импульсных мощностях, ускорителях частиц, электромагнитных микроволновых оборудованиях, лазерном фотоэлектрическом оборудовании, электронном оборудовании, радиолокационном обнаружении, неразрушающем тестировании,материалы, электромагнитное электрическое поле, все виды специальных импульсных источников питания
