Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Керамический конденсатор дверной ручки | Напряжение: | 40kv |
|---|---|---|---|
| Пропускная способность: | 1000 пф | Диэлектрический: | N4700 |
| Цвет: | Красный | Толерантность: | ± 10% |

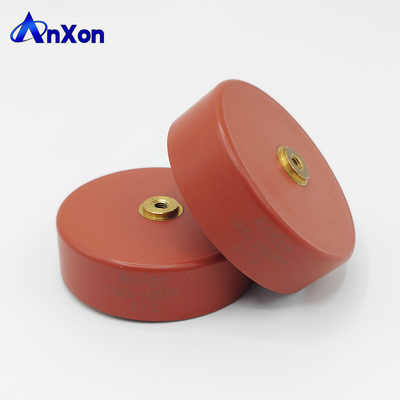

Высоковольтный керамический конденсатор, литой тип Сверхвысоковольтные керамические конденсаторы, предлагаемые AnXon Electronic, поставщиком высококачественных керамических конденсаторов
| Номинальные характеристики: | 40кВ 1000ПФ, 40кВ 102 |
| Толерантность: | K ±10%, J ±5% доступны по запросу |
| Тип: | Литой / Дверная ручка / Монтаж на винтах |
| Керамический диэлектрик: | Н4700 |
| Рабочая Температура: | -35°С ~ 85°С |
| Размер / Габариты (ΦD×T*F): |
Д:48мм, Т:28мм, В:32мм, M4 |
Высоковольтные керамические конденсаторы изготавливаются из керамического диэлектрика. Главной особенностью высоковольтных керамических конденсаторов является отличная выдерживаемая нагрузка. напряжение от 3,6 кВ, 6,5 кВ, 7,2 кВ, 10 кВ, 12 кВ, 13 кВ, 15 кВ, 20 кВ, 24 кВ, 25 кВ, 30 кВ, 35 кВ, 36 кВ, 40 кВ, 50 кВ, 60 кВ, 70 кВ, 80 кВ, 100 кВ, 120 кВ, 150 кВ и т. д. Используются для различных применений в цепях переменного и постоянного тока высокого напряжения.
Распространенные типы керамических материалов класса 1: NPO, C0G, UJ, SL, N4700 и т. д. Температурный коэффициент этих типов довольно хорош. Существует линейная зависимость температуры от емкости. Частотные характеристики и характеристики напряжения также очень хороши, но поскольку диэлектрическая проницаемость мала, они не подходят для изготовления конденсаторов большой емкости.
Распространенными типами керамических материалов класса 2 являются: Y5R, Y5P, Y5T, Y5S, Y5U, Y5V и т. д. Температурный коэффициент этих керамических материалов нелинейный, а емкость может быть довольно большой. Однако частота и температура не являются постоянными.
Высоковольтные керамические конденсаторы AnXon могут быть изготовлены по индивидуальному заказу в соответствии со специальными требованиями, иметь внутреннюю параллельную или последовательную конструкцию для достижения высокого напряжения, большой емкости, высокой рабочей частоты, высокого выдерживаемого импульсного напряжения, сверхнизких требований к частичному разряду и других требований, что позволяет удовлетворить различные потребности клиентов.
Цилиндрические сверхвысоковольтные керамические конденсаторы серии AnXon CT8G широко используются в силовом оборудовании систем передачи и распределения электроэнергии и оборудовании обработки импульсной энергии, таком как: компенсация мощности, ограничение тока, фильтрация, измерение, хранение и распределение энергии. Особенности энергосистемы: высокое напряжение переменного тока, высокая частота, в наружной среде (от -40 °C до +60 °C), удар молнии, высокий ток и т. д. В суровых условиях от конденсатора требуется сверхстабильность, т. е. скорость изменения мала; в то же время измерение, напряжение и т. д. требуют высокой точности, что предъявляет чрезвычайно высокие требования к частичному разряду высоковольтных керамических конденсаторов в таких обстоятельствах. Высоковольтные керамические конденсаторы AnXon обладают отличными характеристиками заряда и разряда, высоким выдерживаемым напряжением, хорошими частотными характеристиками, могут выдерживать высокое импульсное напряжение, сверхнизкие характеристики частичного разряда и приложения переменного и постоянного тока на выбор клиентов.
Высоковольтный керамический конденсатор 3,6 кВ, 6,5 кВ, 7,2 кВ, 10 кВ, 12 кВ, 13 кВ, 15 кВ, 20 кВ, 24 кВ, 25 кВ, 30 кВ, 35 кВ, 36 кВ, 40 кВ, 50 кВ, 60 кВ, 70 кВ, 80 кВ, 100 кВ, 120 кВ, 150 кВ Информация:
• Номинальное напряжение (В): 3,6 кВ (среднеквадратичное значение) - 70 кВ (среднеквадратичное значение), 10 кВ (среднеквадратичное значение) - 150 кВ (среднеквадратичное значение)
• Выдерживаемое напряжение: 6 кВ ср.кв.-50 кВ ср.кв., 20 кВ пост.ток-200 кВ пост.ток
• Импульсное напряжение: 45 кВ постоянного тока - 225 кВ постоянного тока
• Диапазон емкости: 10 пФ - 100000 пФ
• Рабочая частота: 20 кГц-1000 кГц
• Материалы: K100, K150, K300, K650, K850, K1000, K1500, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V
Поставщик высоковольтных керамических конденсаторов, производитель формованных конденсаторов для дверных ручек.
Дополнительные характеристики
| номер части | Оценено Напряжение ООН (КВДЦ) |
Оценено Емкость Cn (ПФ) |
Керамика (мм) Диэлектрик |
Размеры (мм) | Керамика Диэлектрик Код |
|||
| Д | Т | ЧАС | М | |||||
| AXCT8GN10500K4D1B | 40 | 50 | НПО | 38 | 26 | 30 | 4 |
Н1 |
| AXCT8GC40500K4D1B | 40 | 50 | ДЛ | 30 | 26 | 30 | 4 | С4 |
| AXCT8GC80101K4D1B | 40 | 100 | ДЛ | 30 | 26 | 30 | 4 | С8 |
| AXCT8GD30111K4D1B | 40 | 110 | Y5T | 20 | 34 | 38 | 4 | Д3 |
| AXCT8GE40141K4D1B | 40 | 140 | Н4700 | 24 | 29 | 33 | 4 | Е4 |
| AXCT8GD30141K4D1B | 40 | 140 | Y5T | 20 | 29 | 33 | 4 | Д3 |
| AXCT8GC40151K4D1B | 40 | 150 | ДЛ | 38 | 22 | 26 | 4 | С4 |
| AXCT8GP10151K4D1B | 40 | 150 | Y5P | 24 | 28 | 32 | 4 | П1 |
| AXCT8GC81750K4D1B | 40 | 175 | ДЛ | 38 | 28 | 32 | 4 | С8 |
| AXCT8GE40191K4D1B | 40 | 190 | Н4700 | 30 | 28 | 32 | 4 | Е4 |
| AXCT8GE40201K4D1B | 40 | 200 | Н4700 | 30 | 28 | 32 | 4 | Е4 |
| AXCT8GB30251K4D1B | 40 | 250 | БН | 24 | 29 | 33 | 4 | В3 |
| AXCT8GP30251K4D1B | 40 | 250 | Y5P | 24 | 29 | 33 | 4 | П3 |
| AXCT8GD30271K4D1B | 40 | 270 | Y5T | 30 | 36 | 40 | 5 | Д3 |
| AXCT8GE40301K4D1B | 40 | 300 | Н4700 | 30 | 28 | 32 | 4 | Е4 |
| AXCT8GE40391K4D1B | 40 | 390 | Н4700 | 34 | 29 | 33 | 4 | Е4 |
| AXCT8GE40401K4D1B | 40 | 400 | Н4700 | 34 | 29 | 33 | 4 | Е4 |
| AXCT8GE40441K4D1B | 40 | 440 | Н4700 | 38 | 29 | 33 | 4 | Е4 |
| AXCT8GE40461K4D1B | 40 | 460 | Н4700 | 38 | 29 | 33 | 4 | Е4 |
| AXCT8GE40501K4D1B | 40 | 500 | Н4700 | 38 | 29 | 33 | 4 | Е4 |
| AXCT8GE40701K4D1B | 40 | 700 | Н4700 | 40 | 30 | 34 | 5 | Е4 |
| AXCT8GS40851K4D1B | 40 | 850 | Y5S | 38 | 31 | 35 | 4 | Е4 |
| AXCT8GE40941K4D1B | 40 | 940 | Н4700 | 42 | 28 | 32 | 4 | Е4 |
| AXCT8GE40102K4D1B | 40 | 1000 | Н4700 | 48 | 28 | 32 | 4 | Е4 |
| AXCT8GE40112K4D1B | 40 | 1100 | Н4700 | 48 | 28 | 32 | 4 | Е4 |
| AXCT8GE40122K4D1B | 40 | 1200 | Н4700 | 48 | 28 | 32 | 4 | Е4 |
| AXCT8GE40132K4D1B | 40 | 1300 | Н4700 | 48 | 29 | 33 | 4 | Е4 |
| AXCT8GE40142K4D1B | 40 | 1400 | Н4700 | 52 | 28 | 32 | 4 | Е4 |
| AXCT8GD30142K4D1B | 40 | 1400 | Y5T | 48 | 28 | 32 | 4 | Д3 |
| AXCT8GC80152K4D1B | 40 | 1500 | ДЛ | 80 | 28 | 32 | 5 | С8 |
| AXCT8GS40152K4D1B | 40 | 1500 | Y5S | 48 | 28 | 32 | 5 | С4 |
| AXCT8GE40162K4D1B | 40 | 1600 | Н4700 | 52 | 28 | 32 | 5 | Е4 |
| AXCT8GS40162K4D1B | 40 | 1600 | Y5S | 48 | 30 | 34 | 4 | С4 |
| AXCT8GD30192K4D1B | 40 | 1900 | Y5T | 48 | 29 | 33 | 5 | Д3 |
| AXCT8GE40202K4D1B | 40 | 2000 | Н4700 | 60 | 28 | 32 | 5 | Е4 |
| AXCT8GD50202K4D1B | 40 | 2000 | Y5T | 48 | 28 | 32 | 4 | Д5 |
| AXCT8GE40222K4D1B | 40 | 2200 | Н4700 | 60 | 28 | 32 | 5 | Е4 |
| AXCT8GE40252K4D1B | 40 | 2500 | Н4700 | 70 | 31 | 35 | 5 | Е4 |
| AXCT8GS40262K4D1B | 40 | 2600 | Y5S | 52 | 31 | 35 | 5 | С4 |
| AXCT8GE40272K4D1B | 40 | 2700 | Н4700 | 70 | 30 | 34 | 5 | Е4 |
| AXCT8GD30272K4D1B | 40 | 2700 | Y5T | 60 | 30 | 37 | 5 | Д3 |
| AXCT8GE40302K4D1B | 40 | 3000 | Н4700 | 70 | 28 | 32 | 5 | Е4 |
| AXCT8GD30302K4D1B | 40 | 3000 | Y5T | 60 | 31 | 35 | 5 | Д3 |
| AXCT8GE40332K4D1B | 40 | 3300 | Н4700 | 70 | 28 | 32 | 5 | Е4 |
| AXCT8GD50332K4D1B | 40 | 3300 | Y5T | 52 | 28 | 32 | 5 | Д5 |
| AXCT8GE40362K4D1B | 40 | 3600 | Н4700 | 70 | 28 | 32 | 5 | Е4 |
| AXCT8GE40402K4D1B | 40 | 4000 | Н4700 | 80 | 28 | 32 | 5 | Е4 |
| AXCT8GD30402K4D1B | 40 | 4000 | Y5T | 70 | 31 | 35 | 5 | Д3 |
| AXCT8GD50402K4D1B | 40 | 4000 | Y5T | 60 | 33 | 37 | 5 | Д5 |
| AXCT8GD50452K4D1B | 40 | 4500 | Y5T | 60 | 30 | 34 | 5 | Д5 |
| AXCT8GE40502K4D1B | 40 | 5000 | Н4700 | 86 | 28 | 32 | 5 | Е4 |
| AXCT8GD30502K4D1B | 40 | 5000 | Y5T | 80 | 31 | 35 | 5 | Д3 |
| AXCT8GD50502K4D1B | 40 | 5000 | Y5T | 60 | 28 | 32 | 5 | Д5 |
| AXCT8GD30562K4D1B | 40 | 5600 | Y5T | 80 | 28 | 32 | 5 | Д3 |
| AXCT8GD50562K4D1B | 40 | 5600 | Y5T | 70 | 32 | 36 | 5 | Д5 |
| AXCT8GD50752K4D1B | 40 | 7500 | Y5T | 80 | 29 | 33 | 5 | Д5 |
| AXCT8GD50103K4D1B | 40 | 10000 | Y5T | 86 | 31 | 35 | 5 | Д5 |
Типы продукции
Компания AnXon предлагает широкий ассортимент обычных керамических конденсаторов сверхвысокого напряжения, а также может изготовить на заказ различные конденсаторы специальной формы в соответствии с требованиями заказчика.
Краткое руководство по выбору наиболее часто используемых керамических диэлектриков
| Класс диэлектрика | СЛ | Н4700 | Y5T | Y5S |
| Диапазон рабочих температур (ºC) | -30/+85°С | -30/+85°С | -30/+85°С | -30/+85°С |
| Изменение емкости в зависимости от температуры (%) | +/-650PPM/°C | +22/-33% | +22/-33% | +22/-22% |
| Типичная диэлектрическая проницаемость | 150~1000 | 1850~2150 | 2500~6500 | 3500~4500 |
| Диэлектрическая прочность (кВ постоянного тока/мм) | 8.0 | 8.0 | 6.0 | 6.0 |
| Коэффициент рассеяния (1 кГц/1 Вср.кв./20ºC) | 0,06% | 0,10% | 0,20% | 0,20% |
| Сопротивление изоляции (1000ВД/20ºC/60с) | >1000ГОм | >100ГОм | >100ГОм | >100ГОм |
| Номинальное напряжение (UR) | от 10 до 150 кВ постоянного тока | от 10 до 150 кВ постоянного тока | от 10 до 150 кВ постоянного тока | от 10 до 150 кВ постоянного тока |
| Испытательное напряжение (UTT) (50 Гц, в масле, 60 с) | 12–100 кВ ср.кв. | 12–100 кВ ср.кв. | 12–100 кВ ср.кв. | 12–100 кВ ср.кв. |
| Импульсное напряжение (UI) | 35–200 кВ постоянного тока | 35–200 кВ постоянного тока | 35–200 кВ постоянного тока | 35–200 кВ постоянного тока |
| Диапазон емкости (20ºC – 1 кГц – 1 Вср.кв.) | 10пФ – 500пФ | 10пФ до 5600пФ | 10пФ – 0,02мкФ | 10пФ – 0,02мкФ |
| Толерантность | Стандарт: ±10% | Стандарт: ±10% | Стандарт: ±10% | Стандарт: ±10% |
1. Используется для импульсного питания высокой мощности, ускорителей частиц, электромагнитного микроволнового оборудования, лазерного фотоэлектрического оборудования, электронного информационного оборудования, радиолокационного обнаружения, рентгеновских / компьютерных машин неразрушающего контроля, обнаружения материалов, электрического поля электростатических осадителей, различных типов специального импульсного питания.
2. Поставка электроэнергии, приемка выключателей электрооборудования, устройств обнаружения нулевой фазы, автоматических выключателей, ограничителей перенапряжения, элементов делителей напряжения высоковольтной измерительной аппаратуры и других цепей, использующих переменное высокое напряжение.
3. Высоковольтная схема питания лазерного оборудования, источник направленной энергии/высокоэнергетического лазера.
4. Высоковольтные силовые цепи или другие силовые цепи постоянного тока высокого напряжения для различных измерительных приборов.
5. Накопитель энергии, делитель напряжения и схема защиты.
Применение керамических конденсаторов для высоковольтных дверных ручек
• Газовые лазеры
• Высоковольтные делители
• Генераторы Маркса, Генераторы электроэнергии
• Высоковольтное питание, источники питания постоянного тока высокого напряжения
• Высоковольтные соединительные устройства
• Система соединения линий электропередач для Интернета и телекоммуникаций
• Молниеотводы, системы распределения напряжения
• Электронные микроскопы, синхроскопы
• Машины для электростатического нанесения покрытий
Характеристики керамического конденсатора для дверной ручки высокого напряжения
• Превосходное поведение в условиях импульсного и быстрого разряда
• Низкий коэффициент рассеяния
• Очень низкий частичный разряд
• Отличные характеристики напряжения
• Доступны литые, винтовые или осевые выводы
• Доступны устройства с покрытием и без покрытия
Высоковольтные керамические конденсаторы для дверных ручек от AnXon прошли 100% тестирование по следующим параметрам:
• Емкость
• Толерантность
• Диэлектрическое выдерживаемое напряжение
• Коэффициент рассеяния
• Изоляционное сопротивление
• Частичный разряд: по запросу
• импульсное напряжение: выборка
Строгие стандарты проектирования, сложное производственное оборудование, передовые производственные технологии и строгие процедуры тестирования являются гарантией качества сверхвысоковольтных керамических конденсаторов AnXon, а также основой нашего непрерывного развития и роста. Данные о процессе и проверке хранятся в файле и доступны по специальному запросу.
С момента своего основания Cixi AnXon Electronics Co., Ltd. стремится предоставлять клиентам проверенные, надежные и индивидуальные электронные компоненты. После более чем десяти лет разработки керамические конденсаторы AnXon успешно заменили импортные международные бренды AVX, TDK, Murata, Vishay, а также экспортируются на большое количество рынков в Северной Америке, Южной Америке, Европе, на Ближнем Востоке и в Юго-Восточной Азии. В частности, высоковольтные керамические конденсаторы с винтовыми клеммами, высоковольтные дисковые керамические конденсаторы свинцового типа, высоковольтные MLCC, высокочастотные мощные керамические конденсаторы, высоковольтные стеки керамических конденсаторов и сборка умножителей, высокотемпературные керамические конденсаторы пользуются большим доверием у большинства отечественных и зарубежных клиентов. AnXon Electronics с нетерпением ждет сотрудничества с вами в ближайшем будущем.
яn область применения высоковольтных керамических конденсаторов, требующая небольших, высоковольтных и высокочастотных характеристик. С развитием материалов, электродов и технологий производства был достигнут большой прогресс в разработке высоковольтных керамических конденсаторов, и они нашли широкое применение. Высоковольтные керамические конденсаторы стали незаменимым компонентом высоковольтных электронных продуктов высокой мощности.
Широко используется в импульсной мощности высокой мощности, ускорителях частиц, электромагнитном микроволновом оборудовании, лазерном фотоэлектрическом оборудовании, электронном оборудовании, радиолокационном обнаружении, неразрушающем контроле, материаловедении, электростатическом удалении пыли, электрическом поле, всех видах специальных импульсных источников питания и т. д.
