Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | Радиальный тип диска руководства | Цвет: | Синь |
|---|---|---|---|
| Имя: | Радиальный керамический конденсатор диска руководства | Сертификат: | RoHS/CE/ISO9000 |
| Тип пакета: | Через отверстие | Терминал: | Руководство провода |
| Работая TEMP: | -40c | +85c |
|
Расклассифицированные спецификации:
|
35KV 3000PF, 35KV 302 |
|
Допуск:
|
K ±10%, j ±5% доступное по запросу |
|
Тип:
|
Радиальное освинцованное/диск/THT через установку отверстия |
|
Керамический диэлектрик:
|
N4700 |
|
Рабочая температура:
|
-40C | 85C |
|
Размер/размер (ΦD×T*F):
|
D: 40.0mm, t: 18.0mm, f: 20.0mm |
Высоковольтные керамические конденсаторы сделаны из керамического диэлектрика. Основные особенности высоковольтных керамических конденсаторов превосходны выдерживают напряжение тока. Использованный для применения различной цепи AC и DC высоковольтные.
Керамические конденсаторы AnXon высоковольтные можно подгонять согласно особенным требованиям, принять внутренний дизайн параллели или серии для того чтобы достигнуть высокого напряжения, большой емкости, высокой равочей частоты, максимума выдерживают напряжение тока импульса, ультра низкие частично требования к разрядки и другие требования могут отвечать различные потребностямы клиентов.

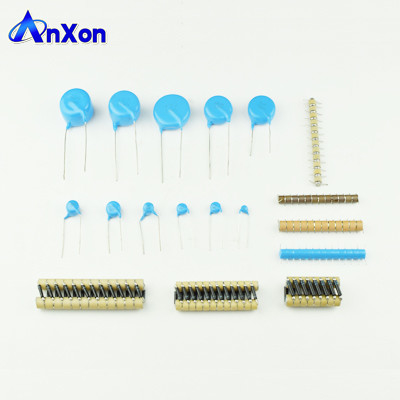

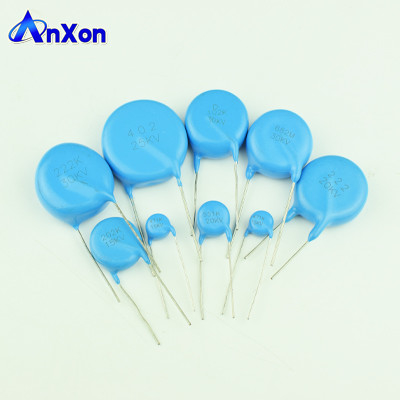

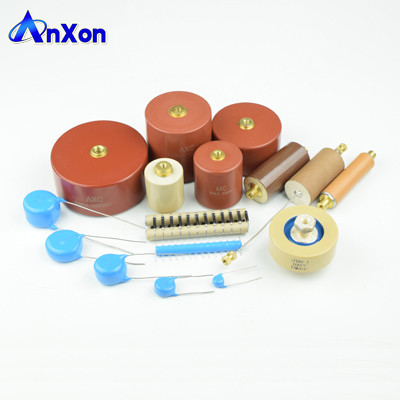

AnXon конструирует и изготовляет высококачественные ультра высоковольтные керамические конденсаторы диска с голубой покрывая эпоксидной смолой, керамические конденсаторы диска руководства нестандартной конструкции радиальные так же, как разнообразие стандартное и изготовленное на заказ высокое напряжение & высокие керамические конденсаторы величины емкости.
• Расклассифицированное напряжение тока (v): 1KVdc-50KVdc
• Ряд емкости: 10pF - 10000pF
• Равочая частота: 20KHZ-1000KHZ
• Материалы: K100, K300, K2500, K3500, K5000, NPO, C0G, SL, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V, Z5U, Z5V
| Номер детали. | Спецификации. | Размеры | ||
| D (mm) | T (mm) | F (mm) | ||
| CT81D30KV102K | 30KV 1000PF 102 | 16,7 | 9,9 | 12 |
| CT81D30KV222K | 30KV 2200PF 222 | 26 | 12,7 | 18 |
| CT81E30KV332K | 30KV 3300PF 332 | 22,1 | 12,2 | 13 |

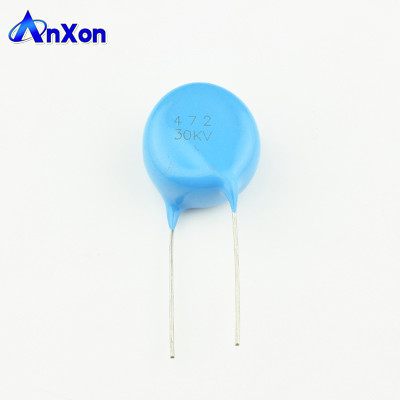

| CT81F30KV472K | 30KV 4700PF 472 | 21,2 | 12,5 | 15 |
| CT81DL30KV602K | 30KV 6000PF 602 | 28 | 20 | 20 |
| CT81DL35KV152K | 35KV 1500PF 152 | 26 | 16 | 16 |
| CT81DL35KV302K | 35KV 3000PF 302 | 40 | 18 | 20 |
| CT81DL35KV452K | 35KV 4500PF 452 | 50 | 18 | 20 |
Высоковольтные конденсаторы специально конструированы для высоковольтных применений, как:
• Конвертеры DC-DC, множители напряжения тока,
• Радио и приемник ТВ, модемы, интерфейсы, ТВ и мониторы
• Другие электроприборы где высокое напряжение присутствует
• Высоковольтные электропитания, электропитания HV
• Электростатические покрытие, брызги дуги и брызгать, электростатические очищая электропитания, ион источники питания генератора
• Оборудование рентгеновского снимка, медицинская машина
• Емкость
• Диэлектрическое выдерживая напряжение тока
• Коэффициент энергопотерь
• Сопротивление изоляции
CO. электроники Cixi AnXon, Ltd. было совершено для того чтобы обеспечить клиентов с доказанными, надежными и подгонянными электронными блоками. После больше чем 10 лет развития, продукты керамического конденсатора AnXon успешно заменяли импортированные международные бренды AVX, TDK, Murata, Vishay также экспортируют большое количество рынков в Северной Америке, Южной Америке, Европе, Ближнем Востоке и Юго-Восточной Азии.
1. Рабочий потенциал
DC-расклассифицированный конденсаторы быть использованным в токовых цепях AC или пульсации, уверены поддерживать значение Vp-p подводимого напряжения или vo-p который содержит смещение DC внутри расклассифицированный ряд напряжения тока. Когда напряжение тока приложено к цепи, начиная или останавливая смогите произвести незаконное напряжение тока на период перехода из-за резонанса или переключения. Уверен использовать конденсатор с расклассифицированным рядом напряжения тока который включает эти незаконные напряжения тока.
2. Рабочая температура и Само-произведенная жара
Держите температуру поверхности конденсатора под верхним пределом своей расклассифицированной температурной амплитуды рабочей температуры. Уверена учесть жару произведенную конденсатором самим. Когда конденсатор использован в высокочастотном течении, течении ИМПа ульс настоящем или подобном, он может само-произвести жару должную к диэлектрической потере. Нагрузка подводимого напряжения должна быть таким которому собственная личность конденсатора произвела жару в пределах 10°C на температуре атмосферы 25°C.
Извещение (оценка)
Изменение емкости конденсатора
1. Конденсаторы класса 1
Емкость могла изменить немногого в зависимости от окружающей температуры или подводимого напряжения. Пожалуйста свяжитесь мы если вы планируете использовать этот продукт в строгой цепи константы времени.
2. Конденсаторы класса 2 и 3
Конденсаторы класса 2 и 3 с температурными характеристиками b, e и f имеют старея характеристику, whereby конденсатор постоянно уменьшает свою емкость немножко если конденсатор выведен дальше в течение длительного времени. Кроме того, емкость могла изменить значительно в зависимости от окружающей температуры или подводимого напряжения. Так, не правоподобно для того чтобы быть соответствующее для пользы в цепи константы времени. Пожалуйста свяжитесь мы если вам нужна детальная информация.
